橡膠管扭轉試驗機產品詳情：

●橡膠管扭轉試驗機扭矩量程：500、1000、2000Nm；

●扭矩測量范圍：1%-100%；

●扭矩小讀數值：0.01Nm；

●試驗扭矩分辨率1/±300000。

●扭試驗機主要技術性能指標

●橡膠管扭轉試驗機扭矩量程：500、1000、2000Nm；

●扭矩測量范圍：1%-100%；

●扭矩小讀數值：0.01Nm；

●試驗扭矩分辨率1/±300000；

●扭矩示值相對誤差：≤±1.0%（正轉和反轉兩個方向）；

●扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）；

●橡膠管扭轉試驗機轉角測量范圍0-10000°；

●轉角示值相對誤差：≤±1%（正轉和反轉兩個方向）；

●扭角(小角度測量)顯示小分辨率：0.0001°；

●轉角小讀數值：0.01°；

●試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速；

●扭轉速度示值相對誤差：≤±1%（正轉和反轉兩個方向）；

●扭轉速度示值重復性誤差：≤1.0%；

●加力盤、扭矩盤間距離：0～520mm（可根據您的要求定制）；

●兩夾頭的同軸度：≤Φ0.3mm；

●試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）；

●橡膠管扭轉試驗機電源：AC220V±10％，50Hz；

●試樣夾持方式：按用戶試樣提供夾具一套；

●試驗級別:1級；

●主機凈尺寸：約1350*340*1040；

●主機重量：約230；

扭轉試驗機應用行業：

計量質檢；冶金鋼鐵；機械制造；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

方案描述

1主機

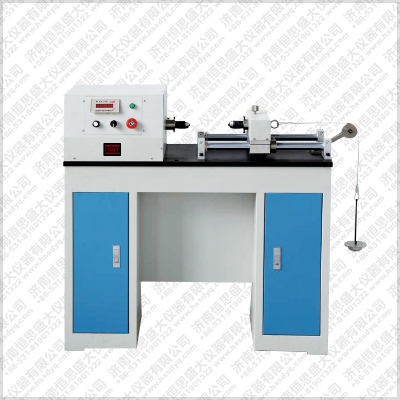

橡膠管扭轉試驗機主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動，用于調整試驗空間。

2傳動系統

通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；

3扭矩及扭角的檢測

采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。

4測量控制系統：

濟南橡膠管扭轉試驗機試驗力測量控制系統由高精度雙向?qū)ΨQ性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
