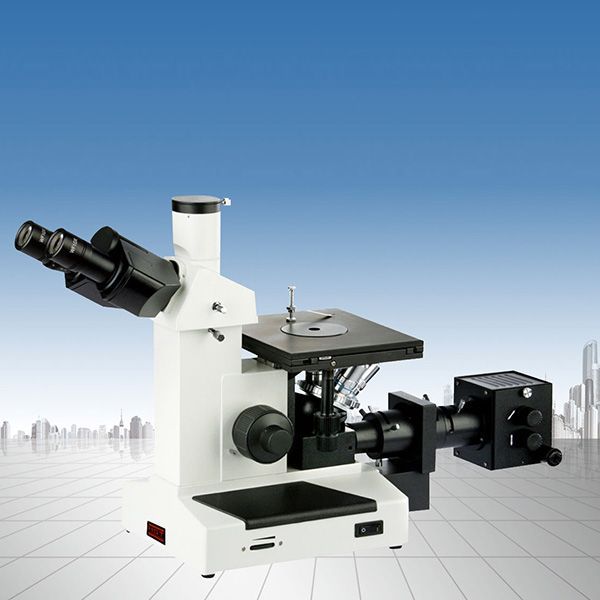

金相顯微鏡的光學系統與機械部件，在出廠前已經裝配成一部完整的光學儀器。但其中某光學部件(如目鏡、物鏡、攝影裝置等)由于保管上的需要(如為了防琢、防塵、防展等》，平時存放在專門的設備中集中保管，到使用時才把這些光學部件安裝在顯微鏡上。顯微鏡使用完畢，又需將這些光學部件從顯微鏡架身上拆卸下來，放回專門的保管設備中。由此可見，一部金相顯微鏡在使用過程中，是要經常安裝和拆卸某些光學部件的。本節就這些問題討論一下應注意的事項。使用顯徽鏡前，必須安裝好目鏡和物鏡。下面就是金相顯微鏡物鏡與目鏡的安裝方法以及校準步驟，一起來了解吧。

一、金相顯微鏡物鏡與目鏡的安裝方法：

(1)目鏡的安裝

金相顯微鏡目鏡的安裝比較簡單:先把目鏡簡上的塑料防塵蓋子取下，然后自目鏡筒上端插入選擇好的目鏡就可以了。若要更換放大倍數不同的目鏡，僅需把原來已安裝好的目鏡從鏡筒中拔出，然后把要用的目鏡擂入目鏡筒中即可，但要注意目鏡是否已和目鏡筒的支承面完全重合。

(2)物鏡的安裝

金相顯微鏡的物鏡是安裝在物鏡轉換器上的。安裝物鏡時，用手轉動粗動手輪，使載物臺升高，同時使載物臺與物鏡轉換器之間保持足夠大的距離，然后將三個放大倍數不同的物鏡按低倍、中倍、高倍的次序分別旋入轉換器的物鏡螺孔中，切不可無次序地安裝。在螺紋未上緊前，不可脫手，以防物鏡掉下而損壞，但也不宜上得太緊，要松緊適中。安裝好后，轉動轉換器，把物鏡轉到工作位置上，此時應聽到轉換器上的彈簧頂尖與楔形槽吻合的輕微“卡嚓”聲。

值得注意的是，旋轉裝上物鏡的轉換器時，要用手指抓住轉換器的邊緣旋轉，不要用手扳著物鏡來推動轉換器，因為這樣操作，容易引起光軸歪斜，損壞物鏡螺紋，影響機械系統與光學系統的同軸性。

二、金相顯微鏡的校準方法：

1、金相顯微鏡的溯源由于各種金相顯微鏡的用途不同，故其類型、結構及精度亦不同，因而溯源關系和方式也不同。通過不同的技術手段和方法，我們最終可溯源到“單刻線樣板標準器組”和“0.01mm標準測微尺”標準器組。

2、金相顯微鏡校準項目的設立

(1)物鏡場曲將一物鏡安裝好，將0.01mm標準測微尺放在工作臺上并壓緊;旋轉調焦旋鈕，將焦點調整在測微尺的中間，視場中心成像清晰，此時將千分表測頭與工作臺表面相接觸并對好表的零位;

再次旋轉調焦旋轉，把焦點調整到測微尺的邊緣，使視場邊緣成像清晰。

觀察千分表，其最大偏移量即為該物鏡的場曲誤差，其余物鏡以此類推進行校準。物鏡場曲誤差的指標如下：10X<0.2mm、25X<0.1mm、40X<0.07mm、63X<0.065mm、100X<0.04mm

(2)物鏡放大倍數的正確性裝上10X標準目鏡和被檢物鏡，將0.01mm標準沒微尺放在工作臺上并壓緊。觀察時測微尺應與目鏡中的分劃板相符合，其偏移量測是放大倍數的誤差。其余物鏡以此類推進行校校準，其誤差不大于5%

(3)金相顯微鏡目鏡分劃板的準確度將帶分劃板目鏡的鏡頭旋下，把分劃板放置在萬工顯工作臺上并調好焦距;調整工作臺，使分劃板的水平線與萬工顯縱向導軌行程平行并對好零位，按每20格測量一次，直到第100格，其誤差不大于5um

(4)物鏡成像清晰范圍用被檢物鏡及10X目鏡對測微尺或金相試樣進行調焦，使成像清晰。當視場中心像最清晰時，測得視場內的成像清晰范圍的誤差不低于60%

(5)各物鏡相對于目鏡的格值裝上被檢儀器的10X目鏡，將0.01mm標準測微尺(推薦使用隨機0.01mm測微尺)放在工作臺上并壓緊;

調整測微尺標尺軸線與儀器目鏡分劃板標尺軸線平行，并讀出目鏡分劃板i條刻線里包含測微尺n條刻線數，該物鏡相對于目鏡的格值為：C=n/i*0.01mm.其余物鏡的格值以此類推進行校準。

以上就是金相顯微鏡物鏡與目鏡的安裝方法以及校準步驟的相關介紹，如果您在使用操作中有什么問題，可以通過網頁撥打本公司的服務熱線，本公司技術人員會為您一一解答。
